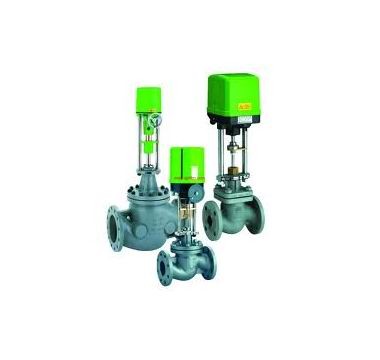

日本视频一区二区三区进口电动防爆调节阀

一、日本视频一区二区三区进口电动防爆调节阀概述

日本视频一区二区三区进口电动防爆调节阀---（美国威盾 VTON ， Explosion-proof electric control valve ），采用防爆型的电动装置，具有具有高智能、高防护性能、体积小、集成度高、使用寿命长、性能稳定等特点，广泛应用于电力、石油、化工、冶金、环保、轻工、教学和科研设备等行业的需要防止介质与火花爆炸的工业过程自动控制系统中。电动防爆调节阀属于顶部导向型控制阀，配由 3810 系列电子式电动执行器，电动执行机构内有伺服放大器，无需另配伺服放大器，有输入控制信号（ 4 ～ 20mADC 或 1 ～ 5VDC ）及单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节。

二、日本视频一区二区三区进口电动防爆调节阀技术参数

公称通径(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
阀座直径(dn)		20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数(KV)	单座	6.9	11	17.6	27.5	44	69	110	176	275	440	630	875	1250
	套筒	6.3	10	16	25	40	63	100	160	250	360	570	850	1180
	双座	8	11	17,6	27.5	44	69	110	176	275	440	690	900	1300
允许压差(MPa)	单座	3.8	3.2	3.0	2.0	1.8	1.5	1.4	1.0	0,7	0.6	0.5	0.3	0.1
	套筒	6.4	6.4	5.2	5.2	4.6	4.6	3.7	3.7	3.5	3.1	3.1	2.6	2.2
	双座	≤ 公称压力
公称压力(MPa)		1.6 、 2.5 、 4.0 、 6.4 、 10.0
额定行程(mm)		16			25		40			60			100
阀盖形式		标准型(-17 ～ +250 ℃ ) 、高温型 (+250 ～ +450 ℃ ) 、低温型 (-40 ～ -196 ℃ ) 、波纹管密封型 (-40 ～ +350 ℃ )
压盖形式		螺栓压紧式
密封填料		V 型聚四氟乙烯填料、 V 型柔性石墨填料
阀芯形式		单座式、套筒式
流量特性		等百分比、直线性
配置执行器类别		3810 系列等电动执行器 ( 客户指定品牌亦可 )
执行器参数		电源电压：220V 、 380V 、输入信号： 4-20mA 或 1-5V·DC 、输出信号： 4-20mA·DC
		防护等级：相当IP65 、隔爆标志： Exd Ⅱ BT4(Exd Ⅱ BT6 特殊定制 ) 、手操功能：手柄
		环境温度：-25 ～ +70 ℃ 、环境湿度：≤95%

三、日本视频一区二区三区进口电动防爆调节阀性能指标

项目			指标值
基本误差%			配V3810L±2.5 ；配 PSL±1.0
回差%			配381L ±2.0 ；配 PSL±1.0
死区%			1.0
始终点偏差%	电开	始点±2.5	终点±2.5
		始点±2.5	终点±2.5
	电关	始点	±2.5
		终点	±2.5
额定行程偏差%			≤2.5
泄露量L/h			0.01%× 阀额定容量
可调范围R			30 ： 1

四、日本视频一区二区三区进口电动防爆调节阀零件材料

零件名称	零件材料
阀体	WCB(ZG25)	CF8(304)	CF8M(316)	CF3M(316L)
阀座\ 套筒	304	304	316	316L
阀芯	304	304	316	316L
导向套	304	304	316	316L
阀盖	WCB(ZG25)	CF8(304)	CF8M(316)	CF3M(316L)
密封填料	PTFE 、柔性石墨、对位聚苯
填料压盖	304	304	316	316L
