详细介绍

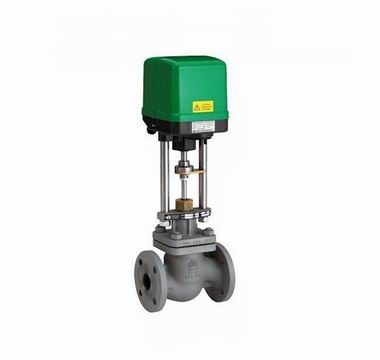

一、进口电动压力调节阀概述

品牌：美国威盾VTON

进口电动压力调节阀， Electric pressure control valve ，是采用高精度直行程电动执行器与低流阻单座(套筒 ) 调节阀阀体经机械装配而成，配压力变送器，对介质的压力进行自动化调节的阀门。电动压力控制阀具有体积小，重量轻、连线简单、流量大、调节精度高等特点。电动执行机构内有伺服放大器，无需另配伺服放大器，有输入控制信号（4～ 20mADC 或 1 ～ 5VDC ）及单相电源即可控制运转，通过改变阀芯的开度大小来实现对压力等参数的连续调节。电动压力调节阀广泛应用于电力、石油、化工、冶金、环保、轻工、教学和科研设备等行业的工业过程自动控制系统中。

二、进口电动压力调节阀主要技术参数

公称通径(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
阀座直径(dn)		20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数(KV)	单座	6.9	11	17.6	27.5	44	69	110	176	275	440	630	875	1250
	套筒	6.3	10	16	25	40	63	100	160	250	360	570	850	1180
公称压力(MPa)		1.6 、 2.5 、 4.0 、 6.4 、 10.0 、 16.0 、 25.0
额定行程(mm)		16			25		40			60			100
执行器型号		VHA/B-22		VHA/B-23			VHA/B-34			VHA/B-45			VHA/B-56
阀盖形式		标准型(-17 ～ +250 ℃ ) 、高温型 (+250 ～ +450 ℃ ) 、低温型 (-40 ～ -196 ℃ ) 、波纹管密封型 (-40 ～ +350 ℃ )
压盖形式		螺栓压紧式
密封填料		V 型聚四氟乙烯填料、 V 型柔性石墨填料
阀芯形式		单座式、套筒式
流量特性		等百分比
允许压差(MPa)	单座	3.8	3.2	3.0	2.0	1.8	1.5	1.4	1.0	0,7	0.6	0.5	0.3	0.1
	套筒	6.4	6.4	5.2	5.2	4.6	4.6	3.7	3.7	3.5	3.1	3.1	2.6	2.2
配置执行器类别		381L 系列电动执行器、 PSL 系列电动执行器
执行器参数		电源电压：220V/50Hz 、输入信号： 4-20mA 或 1-5V·DC 、输出信号： 4-20mA·DC
		防护等级：相当IP55 、隔爆标志： Exd Ⅱ BT4(Exd Ⅱ BT6 特殊定制 ) 、手操功能：手柄
		环境温度：-25 ～ +70 ℃ 、环境湿度：≤95%

三、进口电动压力调节阀主要零件材料

1	阀体	WCB	304	316	316L
2	垫片	PTFE 石墨垫片	PTFE 石墨垫片	PTFE 石墨垫片	PTFE 石墨垫片
3	阀座/ 套筒	304	304	316	316L
4	阀芯	304	304	316	316L
5	导向套/ 并帽	304	304	316	316L
6	中垫	PTFE 石墨垫片	PTFE 石墨垫片	PTFE 石墨垫片	PTFE 石墨垫片
7	阀盖	WCB	304	316	316L
8	阀杆	304	304	316	316L
9	金属垫	304	304	316	316L
10	填料	PTFE/ 石墨	PTFE/ 石墨	PTFE/ 石墨	PTFE/ 石墨
11	螺栓	25	不锈钢	不锈钢	不锈钢
12	填料压盖	WCB	304	316	316L

四、进口电动压力调节阀主要性能指标

项目			指标值
基本误差%			配V3810L±2.5 ；配 PSL±1.0
回差%			配381L ±2.0 ；配 PSL±1.0
死区%			1.0
始终点偏差%	电开	始点±2.5	终点±2.5
		始点±2.5	终点±2.5
	电关	始点	±2.5
		终点	±2.5
额定行程偏差%			≤2.5
泄露量L/h			0.01%× 阀额定容量
可调范围R			30 ： 1
