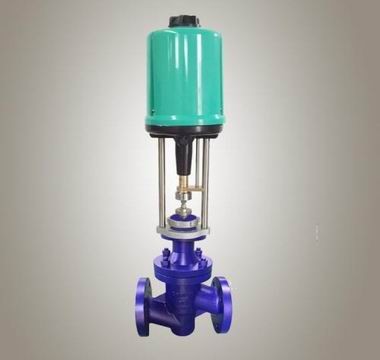

一、进口电动衬氟调节阀概述
进口电动衬氟调节阀---美国威盾VTON品牌，Electric fluorine lining control valve，由低流阻直通衬聚四氟乙烯的单座阀，或与低流阻陈四氟套筒阀配用威盾3系列直行程电动执行机构组成，电动执行机构内有伺服放大器，无需另配用伺服放大器，有输入控制信号（4-20mADC或1-5VDC）及单相电源即可控制运转，阀体全衬四氟，耐强酸碱，耐腐蚀，实现对强酸碱腐蚀性介质的压力、流量、温度、液位等参数的调节。广泛应用于电力、石油、化工、冶金、环保、轻工、教学和科研设备等行业的工业过程自动控制系统中。
二、进口电动衬氟调节阀主要技术参数
|
公称通径(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
|
阀座直径(dn) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
|
额定流量系数(KV) |
5.0 |
8 |
12 |
20 |
32 |
50 |
70 |
100 |
240 |
|
允许压差(MPa) |
3.8 |
3.2 |
3.0 |
2.0 |
1.8 |
1.5 |
1.4 |
1.0 |
0.6 |
|
公称压力(MPa) |
1.6、2.5、4.0、6.4 |
||||||||
|
额定行程(mm) |
16 |
25 |
40 |
60 |
|||||
|
阀芯形式 |
单座柱塞式衬氟阀芯 |
||||||||
|
流量特性 |
快开特性 |
||||||||
|
配置执行器类别 |
威盾3810系列、PSL系列等电动执行器 |
||||||||
|
执行器参数 |
电源电压：220V、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC |
||||||||
|
防护等级：相当IP65、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄 |
|||||||||
|
环境温度：-25～+70℃、环境湿度：≤95% |
|||||||||
三、日本视频一区二区三区 进口电动衬氟调节阀主要零件材料
|
阀体、阀盖 |
ZG230-450衬F46 |
|
阀座、阀芯 |
304衬F46 |
|
阀杆 |
304衬F46 |
|
导向套 |
304衬F46 |
|
波纹管 |
不锈钢+F46 |
四、日本视频一区二区三区 进口电动衬氟调节阀主要性能指标
|
项目 |
指标值 |
||
|
基本误差% |
配V3810L±2.5； 配PSL±1.0 |
||
|
回差% |
配381L ±2.0； 配PSL±1.0 |
||
|
死区% |
1.0 |
||
|
始终点偏差% |
电开 |
始点±2.5 |
终点±2.5 |
|
始点±2.5 |
终点±2.5 |
||
|
电关 |
始点 |
±2.5 |
|
|
终点 |
±2.5 |
||
|
额定行程偏差% |
≤2.5 |
||
|
泄露量L/h |
0.01%×阀额定容量 |
||
|
可调范围R |
30：1 |
||
为了方便我公司生产及技术人员为您准确选型。请您尽量了解口径、压力、使用介质及工况条件，以便我公司提供更准确、更有针对性的服务。
