产品名称 |
日本有码视频在线观看 进口两片式球阀 |
品牌 |
美国威盾VTON |
|
口径 |
DN10-100 |
操作方式 |
手动，电动，气动 |
|
压力 |
1.6-6.4Mpa，1000PSI WOG |
连接方式 |
G螺纹，PT螺纹，NPT螺纹 |
|
温度 |
-40-350℃ |
结构 |
一片式，两片式，三片式 |
|
材质 |
不锈钢304、316，304L,316L |
密封材质 |
PTFE,PPL |
|
适用介质 |
WOG |
品牌：美国威盾VTON

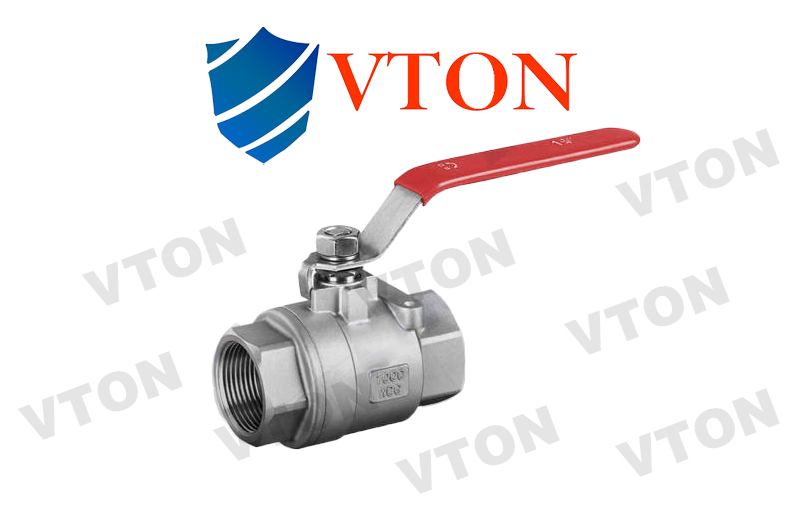

日本有码视频在线观看 进口两片式球阀，Two piece ball valve，也叫二片式球阀，两片式内螺纹球阀，两片式不锈钢球阀，是指采用不锈钢304或者316材质，内螺纹连接的全通径的两片连接结构的球阀，连接方式有G螺纹，NPT螺纹，PT螺纹。
美国威盾VTON内螺纹球阀PN16~PN63 内螺纹球阀适用于 PN1.0～4.0MPa，工作温度 -29～180℃(密封圈为增强聚四氟乙烯)或 -29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质，选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
1.两片式球阀流体阻力小，其阻力系数与同长度的管段相等。
2. 结构简单、体积小、重量轻。
3. 紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4.两片式球阀操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5. 维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6.两片式球阀在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7.两片式球阀适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
|
适用介质 |
阀体 |
球体、阀杆 |
手柄 |
密封圈 |
垫片、填料 |
|
水、蒸汽、油 |
A105、 45 |
1Cr18/1Cr18Ni9Ti |
不
|
聚四氟乙烯PTFE 增强聚四氟乙烯 VUILUK PTFE 对位聚苯 PPL |
聚四氟乙烯PTFE 对位聚苯 PPL |
|
硝酸类 |
SS304/1Cr18Ni19Ti |
SS304/1Cr18Ni9Ti |
|||
|
醋酸类 |
SS316/Cr18Ni12Mo2Ti |
SS316/1Cr18Ni12Mo2Ti |

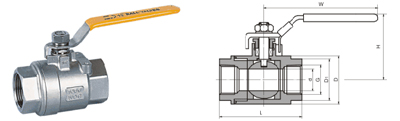

四、日本有码视频在线观看 进口两片式球阀主要外形和连接尺寸
|
公称通径 |
管螺纹 |
尺寸（mm ） |
重量WT （ g ） |
|||||
|
d |
L |
W |
H |
E |
D |
D |
||
|
6 |
1/4″ |
8 |
60 |
110 |
56 |
11.5 |
30 |
320 |
|
10 |
3/8″ |
18 |
60 |
110 |
58 |
11.5 |
31 |
320 |
|
15 |
1/2″ |
10.5 |
60 |
110 |
58 |
14 |
32 |
350 |
|
20 |
3/4″ |
13 |
67.5 |
110 |
62 |
15 |
38 |
430 |
|
25 |
1″ |
17 |
73 |
110 |
68 |
15 |
45 |
570 |
|
32 |
1 1/4″ |
22 |
90 |
150 |
75 |
18 |
53.4 |
1000 |
|
40 |
1 1/2″ |
25 |
97.5 |
150 |
83 |
19 |
63 |
1550 |
|
50 |
2″ |
32 |
112 |
150 |
90 |
19 |
73 |
2170 |
|
65 |
2 1/2″ |
40 |
132 |
180 |
95 |
21 |
92 |
3625 |
|
80 |
3″ |
50 |
156 |
220 |
100 |
27 |
109 |
5800 |
|
100 |
4″ |
65 |
196 |
250 |
115 |
29 |
138 |
7200 |
以上就是产品的各项参数、尺寸以及产品详情，为了方便我公司生产及技术人员为您准确选型。
