　　蝶阀具有结构简单、体积小、重量轻等特点，阀杆为通杆结构，经过调质处理，可以抗腐蚀，抗擦伤。今天为大家介绍进口气动蝶阀气缸与阀体安装调试以及蝶阀的原理及结构特点。

　　气动蝶阀气缸与阀体安装调试要注意先将阀门用外力置于关闭状态，气动蝶阀调试时一定要检查阀门配件是否安装齐全，下面就由小编来给大家详细介绍一下气动蝶阀气缸与阀体安装调试以及蝶阀的原理及结构特点。

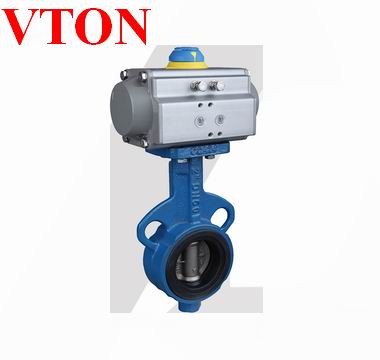

　　一、气动蝶阀气缸与阀体安装调试

　　它通过定位器、电磁阀或其它设备控制干燥、润滑的气体输入到气动装置的缸体，使气动装置按规定要求转向，实现蝶阀的启闭和调节动作;更可采用智能型定位器与现场总线连接，监测蝶阀状态并提供诊断。

　　气缸与阀体安装调试方法及注意事项

　　1、首先将阀门用外力置于关闭状态，即顺时针旋转阀轴直到阀板与阀座密封接触，同时将气缸也置于关阀状态(即气缸轴上方小槽与缸体成垂直状态，对于顺时针旋转为关阀的阀门)，然后将气缸装到阀门上去(安装方向与阀体平行或垂直都可以)，再看螺丝孔是否对正，不会有太大偏差，如有少许偏差，将气缸体转动一点就可以了，然后将螺丝紧固。

　　2、气动蝶阀调试时，先检查阀门配件是否安装齐全，电磁阀及消音器等，如有不齐全，不得调试，正常供器气压力为0。6MPA±0。05MPA，运行前确保阀体内无杂物卡在阀板处，首次调试运行时用手动操作电磁阀手动钮(手动操作时电磁阀线圈失电，手动操作才有效;3、电控操作时将手动扭置于0位，电控操作才有效，0位为关阀，1位为开阀，即得电开阀，失电关阀如需得电关阀，失电开阀，将电磁阀线圈旋转180度安装即可)，并观察阀门运行状态。

　　4、如果在调试运行过程中发现阀门在开阀起始位置时很慢，但只要动作之后就很快，这种情况是阀门关闭过紧，只需将气缸行程调小一点即可(把气缸两端行程调节螺丝同时往里调一点，调整时需将阀门运行到开位置，然后将气源关掉再调)，调到阀门开启轻松，关到位不漏就行了。

　　5、如果消音器为可调节消音器，则可以调节阀门的开关速度，需将消音器调节到阀门开关速度适合的开度。如果调得过小，可能使阀门不动作。

　　二、蝶阀的原理及结构特点

　　1、蝶阀具有结构简单、体积小、重量轻、材料耗用省，安装尺寸小，开关迅速、90°往复回转，驱动力矩小等特点，用于截断、接通、调节管路中的介质，具有良好的流体控制特性和关闭密封性能。

　　2、蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。

　　3、蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。

　　4、阀杆为通杆结构，经过调质处理，有良好的综合力学性能和抗腐蚀性，抗擦伤性。蝶阀启闭时阀杆只作旋转运动而不作升降运行，阀杆的填料不易破坏，密封可靠。与蝶板锥销固定，外伸端为防冲出型设计，以免在阀杆与蝶板连接处意外断裂时阀杆崩出。

　　以上就是小编给大家介绍的气动蝶阀气缸与阀体安装调试以及蝶阀的原理及结构特点。希望今天的总结能帮到大家。有问题可以在网站下方留言咨询哦。
