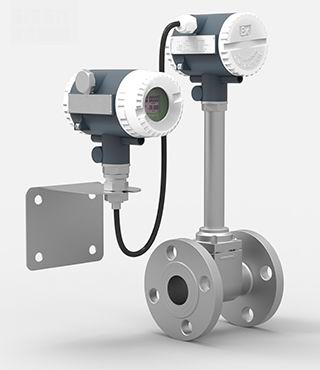

日本视频一区二区三区 进口气体涡街流量计

一、产品概述

日本视频一区二区三区 进口气体涡街流量计主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高,维护量小。仪表参数能长期稳定。涡街流量计采用压电应力式传感器,可靠性高,可在-50℃～+350℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。

二、日本视频一区二区三区 进口气体涡街流量计技术参数

1、测量介质： 气体、液体、蒸气；

2、口径规格 法兰卡装式口径选择 25,32,50,80,100；

3、法兰连接式口径选择 100,150,200；

4、流量测量范围 正常测量流速范围 雷诺数1.5×104～4×106；气体5～50m/s; 液体0.5～7m/s；

5、测量精度 1.0级 1.5级；

6、被测介质温度:常温–25℃～100℃；7.高温–25℃～150℃ -25℃～250℃；

7、输出信号 脉冲电压输出信号 高电平8～10V 低电平0.7～1.3V；

8、脉冲占空比约50%,传输距离为100m；

9、脉冲电流远传信号 4～20 mA,传输距离为1000m；

10、仪表使用环境 温度:-25℃～+55℃ 湿度:5～90% RH50℃；

11、材质 不锈钢, 铝合金；

12、电源 DC24V或锂电池3.6V；

三、日本视频一区二区三区 进口气体涡街流量计流量范围表

表1、液体与气体(单位：m3/h)

四、日本视频一区二区三区 进口气体涡街流量计安装注意事项

涡街流量计属于对管道流速分布畸变、旋转流和流动脉动等敏感的流量计，因此，对现场管道安装条件应充分重视，遵照生产厂使用说明书的要求执行。

1、涡街流量计可安装在室内或室外。如果安装在地下井里，有水淹的可能，要选用潜水型传感器。传感器在管道上可以水平、垂直或倾斜安装，但测量液体和气体时为防止气泡和液滴的干扰，安装位置要注意，

2、涡街流量计必须保证上、下游直管段有必要的长度，在各种资料中数据有差异，其原因可能是旋涡发生体尚未标准化，形状尺寸的差异有多少影响尚待验证；对各类阻流件必要的直管段长度试验研究尚不够，即还不成熟，对比节流式差压流量计，这方面工作还处于初始阶段。

3、传感器与管道的连接。在与管道连接时要注意以下问题。

a、上、下游配管内径D与传感器内径D′相同，其差异满足下述条件：0.95D≤D′≤1.1D。

b、配管应与传感器同心，同轴度应不小于0.05D′

c、密封垫不能凸入管道内，其内径可比传感器内径大1～2mm
