详细介绍

一、日本有码视频在线观看进口锻钢法兰截止阀

品牌：美国威盾VTON

日本有码视频在线观看进口锻钢法兰截止阀， Forged steel flange gate valve ，是指阀门两端采用法兰的连接方式，阀体采用整体一体式锻造方式，锻打制造的闸阀，具有耐高压，密封性好的特点。适用于钢铁厂、石油、化工、煤气、锅炉、造纸、纺织、医药、食品、船舶、供排水、能源、多晶硅、电力等行业工业管道，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。锻钢闸阀流体阻力小，适用的压力、温度范围大，介质流动方向不受限制，密封性能良好。

二、日本有码视频在线观看进口锻钢法兰截止阀参数

公称压力：PN1.0- 32 .0MPa、 ANSI CLASS 150- 25 00、 JIS10-20K

公称通径：DN10～ 500 、 NPS 1/2 ～ 36'

连接方式：法兰、对焊、螺纹等

适用温度：-196 ℃ ～700 ℃

驱动方式：手动、伞齿轮传动、气动、电动、液动、气液联动、电液联动

三、日本有码视频在线观看进口锻钢法兰截止阀特征：

1、结构紧凑、性能可靠、外观精美。

2、采用锻钢阀体，密封环为聚四氟乙烯工程

3、塑料，耐高压、密封性好，手把搬动灵活舒适。

4、阀芯、阀座密封面经过淬火，在高温、高压下不易磨损、擦伤，密封性好，寿命长。

5、阀盖设计有二个 90 °密封锥面，锥面一与密封圈组合行成双重密封防止流体外漏；

6、阀门全开时，锥面二与阀杆上锥面楔合，阻止介质流向填料。

四、日本有码视频在线观看进口锻钢法兰截止阀零部件材质

序号	零件名称	CS to ASTM	AS to ASTM	SS to ASTM
		Type A105	Type F22	Type F304(L)	Type F316(L)
1	阀体	A105	A182 F22	A182 F304(L)	A182 F316(L)
2	垫片	Corrugated SS+graphite		SS+PTFE
3	螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
4	销钉	A276 420		A276 304
5	填料压套	A276 410		A182 F304(L)	A182 F316(L)
6	活节螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
7	螺母	A194 2H	A194 4	A194 8	A194 8M
8	阀杆螺母	A276 410
9	螺母	A194 2H	A194 4	A194 8	A194 8M
10	铭牌	SS
11	手轮	A197
12	填料压板	A216 WCB		A351 CF8
13	填料	柔性石墨		PTFE
14	阀盖	A105	A276 304	A182 F304(L)	A182 F316(L)
15	阀杆	A182 F6	A182 F304	A182 F304(L)	A182 F316(L)
16	阀瓣	A276 420	A276 304	A276 304(L)	A276 316(L)
适用介质		水、蒸汽、油品等		水、蒸汽、油品等	硝酸、醋酸等
适用温度		-29 ℃ ～425 ℃		-29 ℃ ～550 ℃	-29 ℃ ～180 ℃

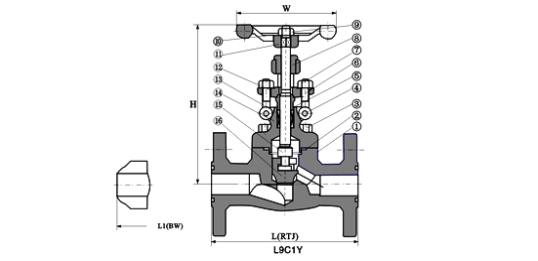

五、日本有码视频在线观看进口锻钢法兰截止阀产品结构图：

日本有码视频在线观看进口锻钢法兰截止阀

NPS			1/2'	3/4'	1'	11/4'	11/2'	2'
L(RF) L1(BW)	150LB		108	117	127	140	165	203
	300LB		152	178	203	216	229	267
	600LB		165	190	216	229	241	292
H( 开 )	150LB ～ 300LB		166	171	207	240	258	330
	600LB		171	207	240	258	330	380
W			100	100	125	160	160	180
重量	150LB	RF	4.5	6.9	9.8	13.5	19.5	28.0
		BW	2.3	3.6	7.8	8.2	12.0	15.0
	300LB	RF	4.8	7.7	11.0	16.8	21.2	32.6
		BW	2.8	4.0	8.5	9.2	12.6	16.8
	600LB	RF	5.6	7.8	12.5	17.0	23.5	38.8
		BW	3.4	4.7	9.2	10.5	13.3	18.9
