详细介绍

产品名称	日本有码视频在线观看进口对夹式衬氟蝶阀	品牌	美国威盾VTON
公称口径	DN32-2000	密封材质	全衬四氟
公称压力	1.0-1.6Mpa	电压	AC220V/AC380V/AC110V/DC24V
使用温度	-40℃至180℃	防爆等级	EX dII BT4，EX dII CT4
阀体材质	铸铁，球墨铸铁，铸钢，不锈钢	防护等级	IP65 IP66 IP67
适用介质	水，油品，气体以及腐蚀性介质	类型	开关型，4-20mA或1-5V调节型

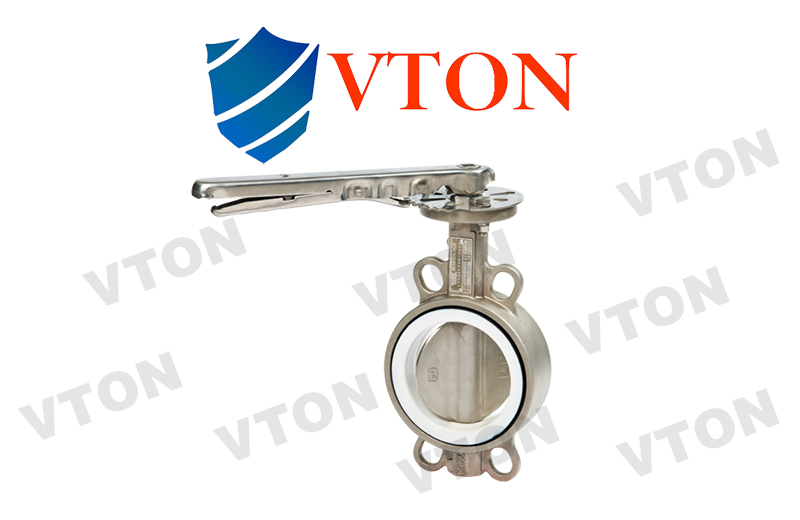

一、进口对夹式衬氟蝶阀产品概述

品牌：美国威盾VTON

进口对夹式衬氟蝶阀， Wafer type fluorine butterfly valve ，也叫衬四氟蝶阀，全衬蝶阀，氟塑料蝶阀，是指对夹式的蝶阀，阀内包裹聚四氟乙烯材料，适用于各种不同类型工业管道中液体和气体（包括蒸气）的输送，特别是具有严重腐蚀性介质的使用场合，适用于浓硫酸、盐酸、硝酸、氢氟酸、王水、各种有机酸、强酸、氧化性介质或高温烯硫酸、高温浓醋酸、酸碱交替及多种有机溶剂和其它强腐蚀性介质。。

二、进口对夹式衬氟蝶阀特征

衬氟蝶阀采用对分两片阀体组合，阀座与阀体内衬一体化，阀门工作时，只有全塑阀座与衬塑蝶板与介质接触，产品可承受“除熔融碱金属和元素氟”外的任何介质腐蚀，阀杆与蝶板（锻）为一体，表面均匀包覆一层FEP。阀体通道内表面光滑，流体阻力小，CV值高，流通能力强，扭矩适中，采用四级密封结构并在密封面外配以耐温抗老化的SI橡胶的弹性衬垫阀座，完全达到介质的零泄漏。

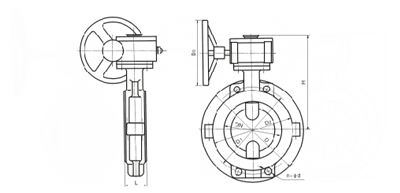

三、进口对夹式衬氟蝶阀主要外形和连接尺寸

日本有码视频在线观看进口对夹式衬氟蝶阀

DN （mm）	NPS (inch)	L	D	D1	D2	F	B	N-D	W	D0	H	WT(kg)
DN （mm）	NPS (inch)	PN0.6MPa
40	1 1/2	106	130	100	80	3	16	4-14	160		140	10
50	2	108	140	110	90	3	16	4-14	200		160	12
65	2 1/2	112	160	130	110	3	16	4-14	250		160	13
80	3	114	185	150	125	3	18	4-18	250		170	14
100	4	127	205	170	145	3	18	4-18	300		180	16
125	5	140	235	200	175	3	20	8-18	300		275	18
150	6	140	260	225	200	3	20	8-18		200	295	38
200	8	152	315	280	255	3	22	8-18		200	320	74
250	10	250	370	335	310	3	24	12-18		240	385	105
300	12	270	435	375	362	4	24	12-23		240	390	142
350	14	290	485	445	412	4	26	12-23		240	460	179
400	16	310	535	495	462	4	28	16-23		280	510	220
450	18	330	590	550	518	4	28	16-23		280	540	268
500	20	350	640	600	568	4	30	16-23		320	570	378
600	24	390	755	705	670	5	30	20-25		320	660	608
700	28	430	860	810	775	5	32	24-25		360	710	1050
800	32	470	975	920	880	5	34	24-30		360	780	1320
900	36	510	1075	1020	980	5	36	24-30		380	885	1795
1000	40	550	1175	1120	1080	5	36	28-30		400	990
PN1.0MPa
40	1 1/2	106	145	110	85	3	18	4-18	160		140	10
50	2	108	160	125	100	3	20	4-18	200		160	12
65	2 1/2	112	180	145	120	3	20	4-18	250		165	14
80	3	114	195	160	135	3	22	4-18	250		170	16
100	4	127	215	180	155	3	22	8-18	300		180	18
125	5	140	245	210	185	3	24	8-18	300		275	20
150	6	140	280	240	210	3	24	8-23		200	295	38
200	8	152	335	295	265	3	26	8-23		200	320	74
250	10	250	390	350	320	3	28	12-23		240	385	105
300	12	270	440	400	368	4	28	12-23		240	390	142
350	14	290	500	460	428	4	30	16-23		240	460	179
400	16	310	565	515	482	4	32	16-25		280	510	220
450	18	330	615	565	532	4	32	20-25		280	540	268
500	20	350	380	620	585	4	34	20-25		320	570	378
600	24	390	780	725	685	5	36	20-30		320	660	608
700	28	430	895	840	800	5	40	20-30		360	710	1050
800	32	470	1010	950	905	5	44	24-34		360	780	1320
900	36	510	1110	1050	1005	5	46	28-34		380	885	1795
1000	40	550	1220	1160	1115	5	50	28-34		400	990	1900
