产品名称	进口美标蝶阀	品牌	美国威盾VTON
公称口径	DN32-2000	密封材质	硬密封，软密封
公称压力	150-600LB	连接方式	法兰
使用温度	-40℃至650℃	操作方式	手动，电动，气动
阀体材质	铸铁、不锈钢、铬钼钢、合金钢	标准	ANSI B 16.10，ANSI B 16.5
适用介质	水，蒸汽，油品等	压力法兰	150LB-600LB

一、进口美标蝶阀产品概述

品牌：美国威盾VTON

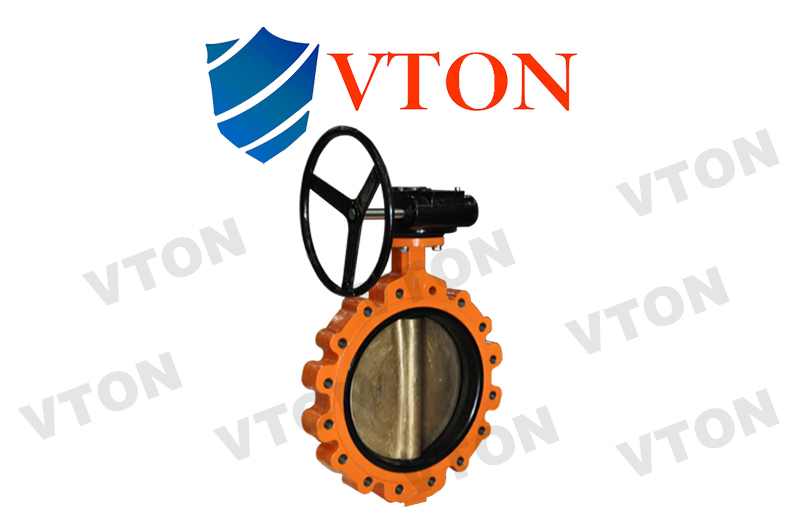

进口美标蝶阀， American Standard butterfly valve ，也叫美标法兰蝶阀，美标磅级蝶阀，美国石油标准蝶阀，美标不锈钢蝶阀，是指设计和制造安装美国标准API或者ANSI的蝶阀，主要结构特征分为凸耳式、对夹式和法兰式等三偏心结构，压力等级为150LB，300LB，600LB，900LB，1500LB蝶阀。

美国威盾VTON 美标蝶阀主要产品有铸钢美标蝶阀，不锈钢美标蝶阀，美标法兰蝶阀，美标对夹蝶阀，美标凸耳蝶阀，广泛应用于石油、化工及工业环保水处理、高层建筑、给排水等管道上。

二、进口美标蝶阀产品特征

1、是三偏心结构，密闭性能可靠，确保开启时蝶板不接触密封座，消除了密封座不均匀负载，延长了使用寿命、确保可靠的密封性能，具有耐高温、耐磨损、耐腐蚀等优点。

2、无摩擦关闭
3、防吹出式阀杆
4、ISO 5211 顶法兰
5、可选加长阀杆
6、可选硬质合金阀座

三、进口美标蝶阀执行标准

设计规范：API 609
结构长度：ANSI B 16.10
连接法兰：ANSI B 16.5
试验与检验：API 598

四、进口美标蝶阀技术参数

公称压力（Lb）		150	300
密封试验压力（MPa）		3.0	7.5
壳体试验压力（MPa）		2.2	5.5
适用温度（℃）		≤350℃
材料	阀体、蝶板	WCB,304SS,316SS
	填料	柔性石墨，聚四氟乙烯
	手轮	QT450-10
	密封圈	聚四氟乙烯，304，316
	阀杆	2Cr13，304SS,316SS
	垫片	柔性石墨，聚四氟乙烯

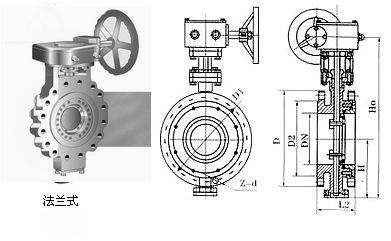

五、进口美标蝶阀主要外形连接尺寸

对夹式美标蝶阀外形尺寸(mm)
公称通径		结构长度（标准值）		外形尺寸（参考值）		连接尺寸（标准值）
公称通径		L	L1	H	H0	D	D1	D2	M	Z-d
2'	50	43	108	110	345	152	120.5	92	M18	4-19
3'	80	49	114	125	380	190	152.5	127	M18	4-19
4'	100	56	127	145	415	229	190.5	157	M18	8-19
5'	125	64	140	165	455	254	216	186	M20	8-22
6'	150	70	140	175	545	279	241.5	216	M20	8-22
8'	200	71	150	210	645	343	298.5	270	M20	8-22
10'	250	76	160	250	695	406	362	324	M24	12-25
12'	300	86	178	285	830	483	432	381	M24	12-25
14'	350	92	190	320	900	533	476	413	M27	12-29
16'	400	102	216	355	980	597	540	470	M27	16-29
18'	450	114	222	380	1030	635	578	533	M30	16-32
20'	500	127	229	415	1110	699	635	584	M30	20-32
24'	600	154	267	475	1305	813	749.5	692	M33	20-35
30'	750	165	292	580	1525	985	914	857	M33	28-35
32'	800	190	318	630	1585	1060	978	914	M39	28-41
36'	900	203	330	680	1765	1168	1085	1022	M39	32-41

进口美标蝶阀

凸耳式美标蝶阀外形尺寸(mm)
公称通径		结构长度（标准值）	外形尺寸（参考值）		连接尺寸（标准值）				参考重量（kg）
公称通径		L	H	H0	D1	D2	M	Z-d	参考重量（kg）
6'	150	76	175	545	270	216	M20	12-22	29
8'	200	89	210	615	330	270	M24	12-26	38
10'	250	114	250	695	387	324	M27	16-29	58
12'	300	114	285	830	451	381	M30	16-32	81
14'	350	127	320	900	514	413	M30	20-32	119
16'	400	140	355	980	591	470	M33	24-35	149
18'	450	152	380	1030	628	533	M33	24-35	198
20'	500	152	415	1110	686	584	M33	24-35	215
24'	600	178	475	1305	813	692	M39	24-41	436
30'	750	229	580	1525	997	857	M45	28-49	528
36'	900	241	680	1765	1168	1022	M50	32-52	843
